Sistema de fixação de clipe de punho ferroviário

Fixador de trilho de clipe de punho: clipes de aço de mola (60Si2MnA/60Si2CrA), opções de tipo E-e tipo SKL-, dureza 42-48 HRC, resistência à fadiga de até 5 milhões de ciclos - especificações e processo de produção.
Enviar inquérito
Converse agora
Descrição

Gnee Steel (Tianjin) Co., Ltd. é um dos fabricantes e fornecedores mais confiáveis ​​de sistema de fixação de clipe de punho ferroviário na China, também oferece suporte a serviços personalizados com preço baixo. Fique à vontade para comprar sistema de fixação de clipe de punho ferroviário barato feito na China aqui em nossa fábrica.



Sistema de fixação de clipe de punho ferroviário


Osistema de fixação ferroviária FISTé um sistema de fixação por mola-clip: a deformação elástica do clipe de aço da mola gera uma pressão de flambagem que fixa o trilho no dormente e impede o movimento do trilho; oalmofada de trilhoamortece a vibração e isola; o pino isolante fornece isolamento elétrico entre o trilho e o dormente.

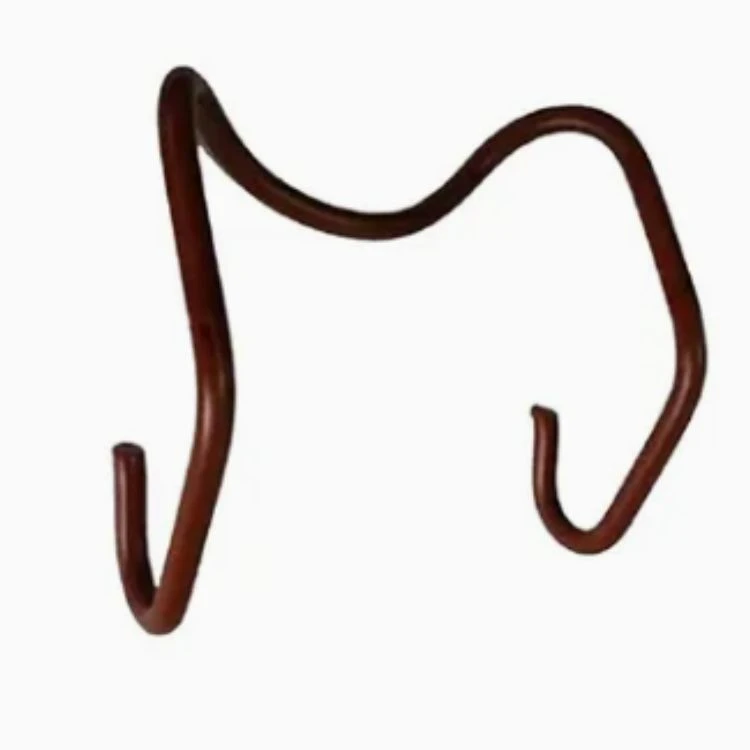

fist clip fastening system



O sistema é adequado para ferrovias-de carga comum e pesada sob diferentes condições ambientais, melhorando a estabilidade, a segurança e a durabilidade dos trilhos e, ao mesmo tempo, reduzindo os custos de manutenção.



Especificações



Item Valor
Nome do item Clipe de punho ferroviário
Tipos de clipe Clipe-tipo punho; Clipes do tipo E-(e1809, e2006, e2007, e2009 etc.); Clipes do tipo SKL-(skl1, skl3, skl12, skl14); ou tipos por desenhos do cliente
Material 60Si2MnA, 60Si2CrA, 55Si2Mn, 38Si7
Dureza Clipes E: 44-48 HRC; Clipes SKL: 42-47 HRC
Vida útil em fadiga (teste-de fábrica) 18 mm de diâmetro: 3 milhões de ciclos sem quebra; 20 mm de diâmetro: 5 milhões de ciclos
Superfície Simples (oleado), preto óxido, pintura colorida, galvanizado-por imersão a quente, zincado
Padrões de referência DIN 17221, BS 970, GB/T 1222



Processo de Produçãoc



  • Preparação do material: aço para molas, borracha e plásticos de engenharia são selecionados e pré{0}}tratados após a inspeção.



  • Processamento e moldagem: o aço da mola é cortado e dobrado; a borracha é vulcanizada em almofadas de trilho; plásticos de engenharia são moldados-por injeção em pinos isolantes.



  • Montagem: os componentes são combinados em sequência.



  • Inspeção de qualidade: aparência, dimensões, mecânica e isolamento são verificados antes do envio.



Obtenha um orçamento para sistema de fixação de clipe de punho ferroviário



O sistema de fixação de clipe de punho ferroviário usa clipes elásticos para fornecer fixação estável de trilhos e resistência a cargas e vibrações repetidas.TRILHO GNEEfornece Fist Clips em diferentes materiais, tamanhos e configurações, com especificações selecionadas de acordo com o perfil do trilho, tipo de dormente e requisitos dos trilhos.
